人体综合测试仪

产品名称：人体综合测试仪

产品型号：WH-7802

[上一个:电源供应器] [下一个:人体ESD系统智能监控仪]

人体综合测试仪

详情说明
维修与保养
安装及操作
售后保障
关于运输
关于付款

特点
1．WH-7802人体综合测试仪特点突出可快速测试ESD装备，三个独立装置（左鞋、右鞋、手腕带）一次完成ESD检测。
2．三个分别各三种状态显示，LO（低于设定值）、PASS（设定值范围内）、HI（高于高定值）有报警功能。
3．如果使用其它的电源适配器，低于9V欠电指示灯会亮，这样会影响测试精度。电源适配器为AC或DC12V，不能大于15V电压！
4．测试模式有三种：A.只测试左右鞋；B只测试静电手环；C手/脚全测试。

技术参数

手腕带: 750KΩ-10.5MΩ测试范围		鞋套: 750KΩ-35MΩ测试范围
电阻值 (±20%)	测试输出	电阻值 (±20%)	测试输出
≤740KΩ	红色 (FAIL LO电阻低)	≤740KΩ	红色 (FAIL LO电阻低)
750KΩ	绿色(PASS正常)	750KΩ	绿色(PASS正常)
10. 5MΩ	绿色(PASS正常)	100MΩ	绿色(PASS正常)
≥11.5MΩ	红色 (FAIL HI 电阻高)	≥110MΩ	红色(FAIL HI (电阻高)

注意事项：
A. 戴上手腕带时，可将（电线）插头末端插入到测试仪正面的插座位置。B. 将转换开关置于“WRIST CORD“位置。
C. 按下测试按钮启动测试仪，可在2-3秒钟内启动测试仪。
注：测试时，千万不要误碰金属部件。
D. 绿灯“正常（PASS）”LED灯亮，显示手腕和接地电线装置功能正常。
E. 如果“FALT LO”或“FALL HI”LED灯亮并发出声频报警，手腕带佩带者需立即检查手腕带装置是否正常。

使用操作
1．使用前请插入电源适配器充电可以直接启机使用。将开关置ON位，静态直流为12V/mA。

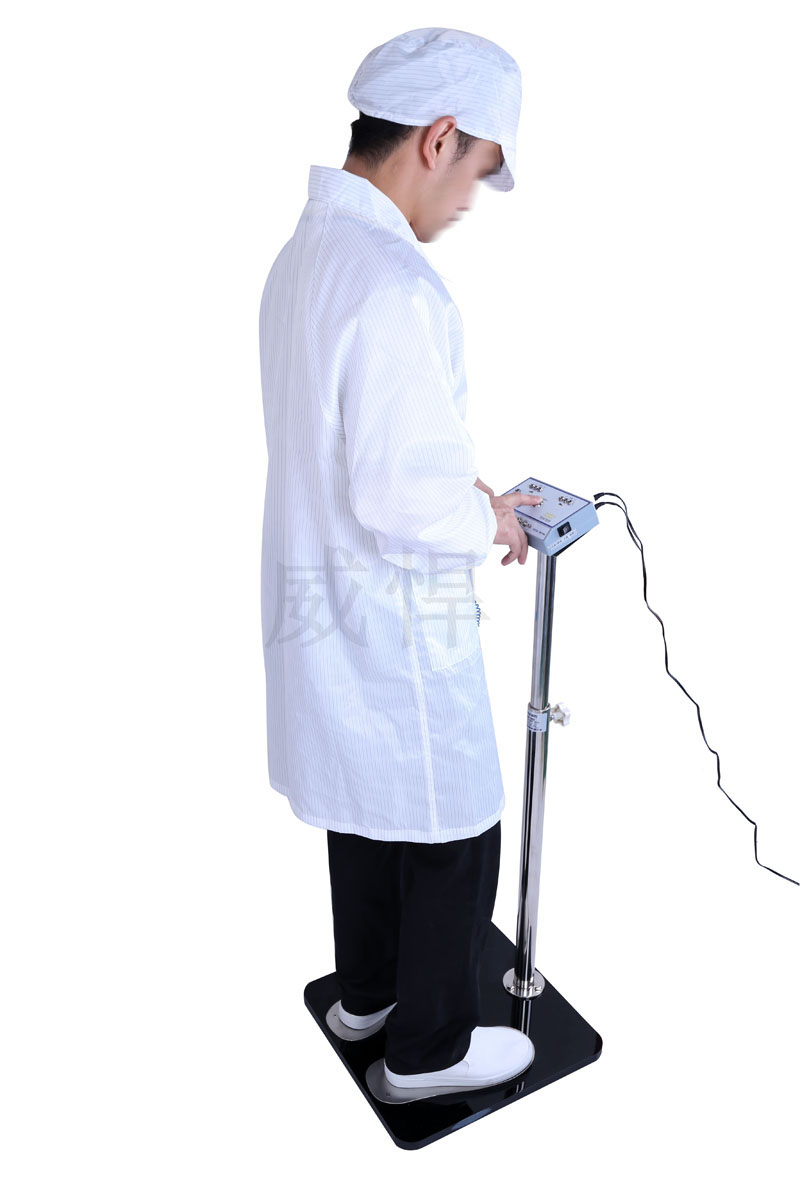

2．ESD测试时，只要双脚分别踏在相对的金属踏板上，戴好手腕带挟入或插入手腕接线口上，手指轻轻接在金属测试按钮就一目了然地知道ESD装备是否合格。注：请勿戴手套或用指甲按在金属测试按钮。正确使用见图3
安装:
1．将踏板上的配线支架底部穿出顶部。
2．三套M8*30mm将支架与踏板固定。
3．将配线插到仪器底部相对的任线插好。
4．将仪器用螺丝M3*15mm固定在相对位置上。
5．将支架升降锁紧钮两个锁定支架高度。

产品保修承诺
我公司严格遵守：产品质量第一，信誉第一，客户至上的宗旨，对本厂出售的所有产品实行以下承诺：
1.保用期
凡本公司出售的产品保用期为一年，自出售日起一年内因产品自身机件、材料及工艺问题造成的质量问题，本厂免费更换或修理。
2.保修期后的服务
凡本公司出售的产品保用期过后仍负责对产品的免人工费修理，以保护客户的利益。
3.我公司对离子风机类提供每季度一次免费保养、测试等服务；在保养过程中如发现个别设备有质量问题，为了保证用户的正常动作，我公司将提供新产品替换出工作区，待该产品经校正好后再交用户使用；如无法校正我厂将免费更换新产品。
4.一经出现技术故障，工厂第一时间为用户电话解决问题，如电话无法解决，距服务点300公理内将在12小时内超赶到故障现场；距离服务点300公里外将在2小时内采取最快方式，48小时内提供新的设备将故障设备替换出发产线。

运输方式：
1.物流（顺丰、德邦、申通、速尔）
2.珠三角境内，量多可送货上门
到货时间：
1.珠三角境内，24小时到货
2.外省，2-3个工作日

支付方式：
1.标准款产品，珠三角客户，可货到付款；外省客户，款到发货。特殊情况可特殊处理。
2.特殊款定做产品，预付50%定金，余款货到付款。
支付账号：
对公账号（开增值税发票客户）：
公司名称：深圳市威悍防静电科技有限公司
税号：4403 0031 9431 443
账号：000176947742
开户行：深圳市农业商业银行共乐支行
